Instruciones logicas:

Enteros

Tablas



Instrucciones lógicas para enteros

Las instrucciones asociadas permiten realizar una operación lógica entre dos operandos o en un operando.


AND: Y (bit a bit) entre dos operandos
OR: O lógica (bit a bit) entre dos operandos
XOR: O exclusiva (bit a bit) entre dos operandos
NOT: Complemento lógico (bit a bit) de un operando

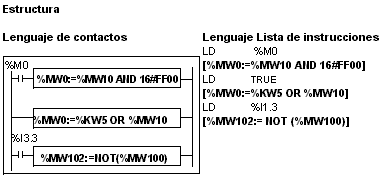

Sintaxis Operadores
AND,OR,XOR,              Op1:=Op2 Operador Op3
NOT                                Op1:=NOT(Op2)

Operandos

Tipo           Operando 1 (Op1)            Operandos 2 y 3 (Op2 y 3)
Pal. indexables    %MW                        %MW,%KW
Pal. no indexables  %QW,%SW,%NW, %BLK     Val. inm., %IW, %QW, %SW,%NW,%BLK, Expr. numérica
Dobles pal. indexables     %MD           %MD,%KD
Dobles pal. no indexables  %QD,%SD,                 Val. inm., %ID,%QD,%SD Expr. numérica

Instrucciones lógicas para tablas

Mismas condiciones que para numeros enteros.
