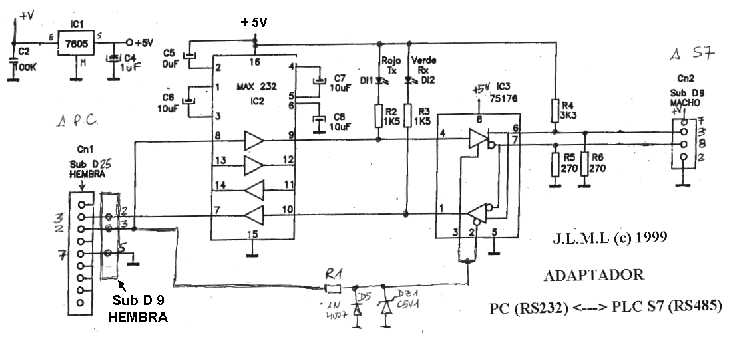

Convertidor RS232-PC a RS485-PLC S7-200



  El valor de R1 es de 1200 Ohmios

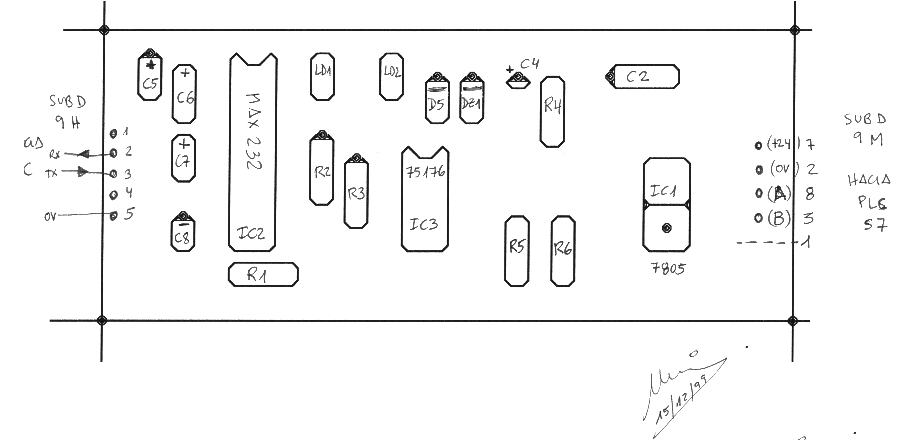

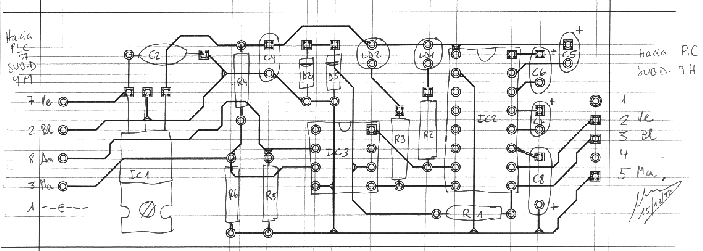

El presente montaje lo he realizado con placa circuito impreso taladrada universal, dada la sencillez del mismo, realizando las interconexiones con hilo rigido desnudo. He representado los dos tipos de conexion al port serie de PC ( 25 pins y 9 pins ), por lo que solo se montara uno de ellos. El montaje me funciona sin problemas ( mejor dicho, con los mismos problemas de interrupcion comunicacion entre el PC y el S7-200 que ocurren con el cable "oficial" de Siemens ) desde hace dos años, a una velocidad de 9600 Bds y con los S7 212, 214 y 224, con y sin modulos adicionales de E/S. Supongo que ha de ir bien con toda la familia 2xx, tanto antigua como nueva.

Espero te sirva para tus ensayos o trabajos.



IMPORTANTE: A pesar de estar perfectamente comprobado y que no supone riesgo de deterioro de los equipos conectados, como autor declino toda responsabilidad en la utilizacion de este montaje, que quedara exclusivamente bajo la del realizador.







Realizado por Jose Luis Marin (c) 1999
