 Durante todo el año recibimos muchos mail, pidiéndonos información para realizar trabajos sobre autómatas. Así que ahora es el momento para recordaros que necesitamos de vuestra colaboración enviándonos los que ya habéis presentado.





Novedades del nuevo Software de programación MicroWin para los autómatas S7-200 de Siemens

La firma Siemens ha sacado al mercado un nuevo software para la programación de los autómatas de la familia S7-200. Esta nueva versión de MicroWin (la 3.0.2) está especialmente diseñada para sacar el máximo partido a las nuevas CPUs (221, 223, 224 y 226) pero permite seguir programando las ya populares S7-21x.

Lo más llamativo de esta versión de MicroWin es su adaptación a las especificaciones dadas por la norma IEC1131-3. Si otros fabricantes, como por ejemplo Telemecanique, vienen desde hace tiempo aplicando dicho estándar, Siemens parecía reacio a implementarlo en sus autómatas, quizás debido al éxito que tuvieron los famosos S5. Este pensamiento ha debido cambiar entre los diseñadores de la empresa, que se han dado cuenta de la importancia que tiene utilizar un lenguaje universal para la programación de autómatas. Aun así se mantiene la nemotecnia Simatic S7, original de Siemens, para aquellos que no estén dispuestos a cambiar su modo de programación.

Estas son algunas de las novedades de dicha versión:

(El siguiente texto se ha obtenido de la ayuda del programa)

Gestión de proyectos e integración en Windows
bulletEl Explorador de Windows se puede utilizar para guardar, mover, arrancar o cambiar el nombre de proyectos. Un solo archivo (.mwp) contiene todos los datos del proyecto. En versiones anteriores, la 2.x, los diferentes módulos del programa se grababan en archivos diferentes. Así un proyecto estaba formado por un total de 9 archivos.
Interfaz de usuario para facilitar la navegación



bulletLos botones de la Barra de navegación permiten acceder fácilmente a las herramientas de programación.
bulletEl Árbol de operaciones muestra todos los componentes del proyecto y el juego de operaciones de la CPU. Haciendo clic con el botón derecho del ratón en los componentes del árbol para cambiar la estructura o las propiedades de los proyectos. Las operaciones se pueden arrastrar y soltar directamente en los programas KOP o FUP .
bulletEn los editores LAD y FUP se puede ajustar un factor de zoom cualquiera.
bulletEs posible seleccionar la fuente, el tamaño y el color preferidos para el editor (KOP, FUP, AWL).
bulletSe puede elegir el tamaño deseado para las retículas de los editores KOP y FUP.
bulletEl aspecto del área de trabajo de STEP 7-Micro/WIN 32 se puede modificar fácilmente para ajustar las preferencias individuales.
bulletLa nueva función "Ajustes regionales" ofrece mayor flexibilidad a la hora de elegir las opciones de visualización.
Funciones para editar programas

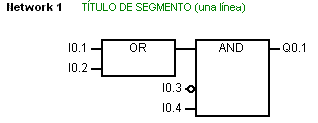

bulletNuevo editor FUP.


bulletModo de edición conforme a IEC-1131-3 para los lenguajes LD (KOP)  y FBD (FUP).


bulletLas operaciones se pueden arrastrar y soltar desde el navegador, o bien hacer doble clic para insertarlas automáticamente (KOP, FUP).
bulletLos modos de inserción y de sobreescritura se encuentran disponibles tanto para los editores gráficos como para los editores de texto.

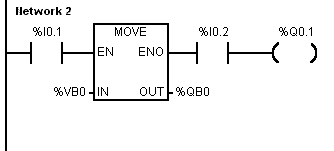

bulletLas salidas de habilitación ENO permiten conectar los cuadros en serie. ENO facilita la gestión de errores. Si un cuadro no se ejecuta correctamente, las operaciones conectadas a la operación ENO tampoco se ejecutan. Las operaciones ENO de AWL ofrecen la misma funcionalidad de control de ejecución para los programas AWL.


bulletLas fichas del editor de programas permiten acceder rápidamente a las subrutinas y a las rutinas de interrupción.


bulletPara los comandos frecuentes tales como cortar, copiar, pegar, insertar/borrar segmentos se asiste la utilización del botón derecho del ratón.
bulletSe pueden deshacer varias acciones.

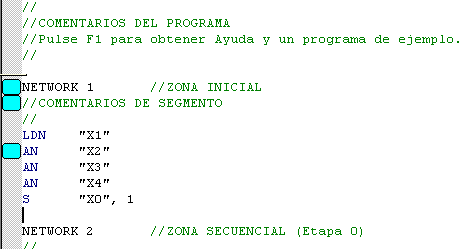

bulletLos marcadores del editor AWL permiten desplazarse fácilmente por los programas.


bulletEs posible abrir simultáneamente varias instancias de STEP 7-Micro/WIN 32 V3.0 para poder cortar, copiar y pegar entre diversos programas.
bulletLos tipos de datos no coherentes y los símbolos no definidos se indican automáticamente con un subrayado en color.
bulletLos márgenes de direcciones se comprueban automáticamente con el tipo seleccionado de CPU.
Crear códigos reutilizables en subrutinas parametrizadas (sólo en las CPUs 22x)
bulletPuesto que las variables locales se asisten en el programa principal, en las subrutinas y en las rutinas de interrupción, es fácil crear códigos de programa reutilizables e independientes de las direcciones. Las variables locales temporales se programan en la tabla de variables locales que aparece en el lado superior de la ventana del editor. Esta función permite ahorrar espacio de la memoria y estructurar el programa en secciones que se pueden transportar.
bulletAhora es posible darles nombres a las subrutinas (en vez de utilizar sólo un número de referencia).
bulletLas variables locales temporales (TEMP) se pueden utilizar en el programa principal (OB1) y en las rutinas de interrupción.
bulletLas subrutinas pueden utilizar variables locales IN, IN_OUT, OUT y TEMP.


Funciones de comunicación, comprobación y observación de programas
bulletFunciones de comunicación mejoradas.
bulletSoporte de 187,5 kbit/s para PPI al utilizar interfaces MPI/CP.
bulletPosibilidad de crear varias tablas de estado con nombres.
bulletPosibilidad de forzar/desforzar valores en los editores KOP y FUP, así como en las tablas de estado.
bulletLa comunicación se puede configurar más fácilmente gracias a las nuevas herramientas gráficas.
bulletSoporte de módems estándar de 10 bits e integración más fácil en la red de comunicación.


Documentación e impresión de los proyectos
bulletEncabezados de bloque y comentarios con indicación de hora y fecha.
bulletConsiderables mejoras de la función de impresión, incluyendo la presentación preliminar de varias páginas.

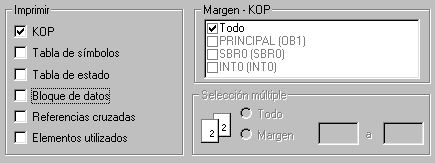

bulletConfiguración flexible de la impresión, siendo posible incluir y excluir partes del proyecto, tales como el bloque de programa, el bloque de datos, así como las tablas de símbolos y de estado.


Nuevo sistema de Ayuda incluyendo un manual en pantalla
bulletGuía de iniciación en pantalla accesible directamente desde el sistema de Ayuda.
bulletConexiones directas a Internet desde el menú Ayuda a los sitios web del S7-200.
bulletManual del usuario del S7-200 en pantalla (archivos .pdf, sólo en la versión de CD).



Para descargar Software y Manuales relacionados con los autómatas de Siemens, visitar la página  http://olmo.pntic.mec.es/~jmarti50/descarga/automatas.html de este sitio WEB
