 Durante todo el año recibimos muchos mail, pidiéndonos información para realizar trabajos sobre autómatas. Así que ahora es el momento para recordaros que necesitamos de vuestra colaboración enviándonos los que ya habéis presentado.







Información al PLC AC31

Para que el operario y el proceso puedan hacer llegar información a la caja negra del AC31 de ABB usted tiene que entregarle alguna información.

En el caso que nos preocupa, la información por entregar al AC31 de ABB es al menos la siguiente:

  1. El valor de consigna
  2. Los valores medidos de caudal
  3. El valor medido de densidad a la salida

Por otro lado, el PLC AC31 de ABB debe tener la capacidad de actuar sobre las válvulas.

Para ello se necesita una señal de salida por cada válvula que le indique el estado al que debe llegar para mantener la mezcla bajo las condiciones ideales de proceso.

El valor de Consigna TC50

Para entregar un valor de consigna o un valor de reglaje al sistema del AC31 de ABB, una de las formas más fáciles es mediante el uso de una terminal sencilla.

El TC 50 es una terminal sumamente conveniente con 5 teclas de funciones programables por el usuario (llamadas F1, F2, F3, F4 y F5), pantalla de cuarzo liquido y teclas de funciones preprogramadas desde fabrica.



La tecla SHIFT habilita los teclados de funciones programados por el usuario.

Tecla Azul del “Arrepentimiento” ESC cancela la entrada que usted hizo.

En gris la función F1 la programa usted.

Tecla Azul: “mueva cursor al campo anterior”.

Tecla Azul: “mueva cursor al siguiente campo”.

Tecla Azul: “Aliméntame”. Permite cargar el programa en el TC50.

Tecla Azul: “Adelante Comandante”.  Es la que introduce los valores. Algo así como el ENTER de su computador.

Las 5 teclas de funciones se convierten en 10 teclas de funciones con el fácil expediente de agregar una tecla adicional a la derecha que se llama SHIFT.

Si usted presiona la tecla GRIS rotulada SHIFT antes de una de las teclas de funciones obtiene la función gris.

Si NO oprime la tecla gris, obtendrá la función de color azul.

Bien ¿no?

Otras 2 teclas adicionales que se encuentran en la parte derecha de la pantalla, tienen una flecha hacia arriba y otra flecha hacia abajo.



Tecla Azul: “retroceda una pantalla”.

Gris: HELP o ayuda. El TC 50 tiene un manual de ayuda incorporado.

Tecla Azul: “avance una pantalla”.

Gris: INFO, despliega mensajes de información.

La flecha indica de qué manera se puede incrementar o decrementar los valores de consigna para el proceso.

Este es otro truco interesante, ya que con el uso de 2 teclas se evita poner un teclado numérico completo de 10 teclas (0, 1, 2, etc).



Ejemplo de Navegación

El mensaje desplegado en la pantalla dice “Presión excedida del limite seguro” en ingles. Los mensajes se parametrizan en el lenguaje que usted prefiera.

La tecla de navegación hacia adelante le permite ir a la siguiente pantalla de mensaje.

Este mensaje le informa que “El nivel de agua esta por debajo del limite aceptable para trabajo”.

Por supuesto que si usted desea volver al mensaje anterior, solo tiene que presionar la tecla de navegación hacia atrás.

El resultado será ver nuevamente la pantalla anterior.



La ventaja de poner menos teclas es que mientras menos sean, más económico se vuelve el equipo y tenemos la misma funcionalidad a menor precio.

La pantalla del TC50 que se usa para desplegar tanto los valores de consigna, como mensajes para el operador, utiliza la tecnología de cuarzo liquido..

En el ejemplo que nos ocupa se puede dar información sobre el valor de densidad que esta tomando el producto a la salida del proceso.

También se puede informar al usuario del PLC AC31 de ABB sobre los caudales que están pasando por cada una de las 3 tuberías.

Claro que como el TC50 de ABB no es brujo, ni tampoco los que lo diseñaron lo son, es necesario que antes de ponerlo en funcionamiento, usted lo “parametrice”.

¿Que significa esta palabrita?

Significa que usted tiene que introducir en la memoria del dispositivo los mensajes que quiere que sean desplegados, tiene que indicarle que quiere que haga cada una de las teclas de funciones y demás.

¿Y como se hace?

Por medio de un software configurador del TC50 de ABB que se llama TCWIN.

Usted, súper inteligente lector, ya se habrá dado cuenta que se llama así porque parametriza el TC y trabaja bajo el sistema operativo WINdows. Y si no se dio cuenta, no se lo diga a nadie.

Cuando hablo de Windows, hablo de Windows 95, 98 y NT.

En las plantas industriales, que es el caso que nos preocupa, generalmente es aconsejable que todo el software que se use, corra bajo la plataforma de Windows NT.

¿Por qué?

Porque Windows NT es una plataforma sumamente robusta, característica de las cuales carecen los otros sabores de Windows.

Y si hay algo que usted va a necesitar en una planta industrial es robustez.

Por ahora baste decir que cuando hablo de robustez en el sistema operativo, estoy hablando de un sistema que no se cuelga.

Para que no se cuelgue Windows NT ha sido diseñado de tal forma que verifica los problemas de hardware de su computadora.

Los otros sabores de Windows no pueden hacer esto aunque parezca que sí. Confíe en mi.

Además Windows NT tiene un diseño tal que le permite poner en cuarentena los programas que han sido mal diseñados y deja que el equipo siga funcionando.

Esta característica de seguir funcionando aun cuando el software tenga problemas es SUPER importante en aplicaciones industriales.

Y no, no tengo acciones en Microsoft, aunque mucho quisiera.

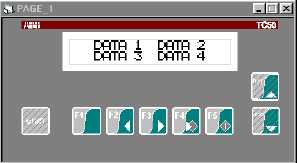

El software le permite definir que datos quiere usted que aparezcan en la pantalla del TC50 de ABB, así como la posición y el formato.





Cree un Nuevo Archivo



Abrir un Archivo Existente



Cree un Campo Numérico



Cree un Campo Alfanumérico



Pida Ayuda



Imprima el Archivo

Cree una librería

Insertar una librería

Insertar un campo dinámico



Vamos a decir que usted desea que el dato se despliegue con 2 enteros y 2 decimales.

TCWIN de ABB le permite definir esto.

Vamos a suponer que por alguna extraña razón, usted desea desplegar los datos numéricos en formato binario o en formato hexadecimal ¿?

TCWIN de ABB le permite hacer esto.

Si usted se esta preguntando para que alguien querría desplegar datos en hexadecimal, ya somos 2 los que nos hacemos esta pregunta.

De todas maneras, TCWIN de ABB lo deja realizar sus más oscuras fantasías.

El TCWIN de ABB es tan difícil (¿?) de manejar como todos los paquetes basados en Windows.

Como ejemplo, he incluido una tabla con algunos de los iconos que usa y el significado de los mismos.

Usted se da una idea del grado de dificultad ¿No?
