IMPORTACIÓN DE FICHEROS AUTOCAD.DXF EN MONITOR:

El Objetivo es poder visualizar en Monitor Pro un Fichero Autocad v12.0 exportado en formato .DXF:

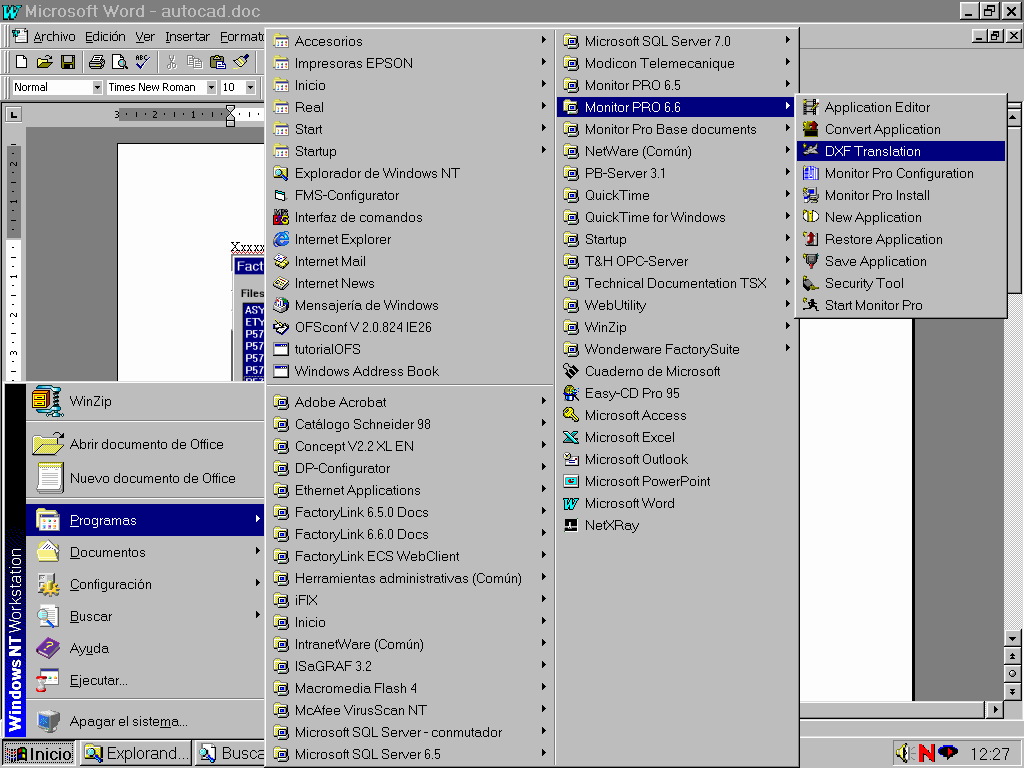

Primero: Arrancaremos el DXF Translation del Monitor Pro: Inicio-> Programas-> Monitor Pro 6.6 -> DXF Translation:

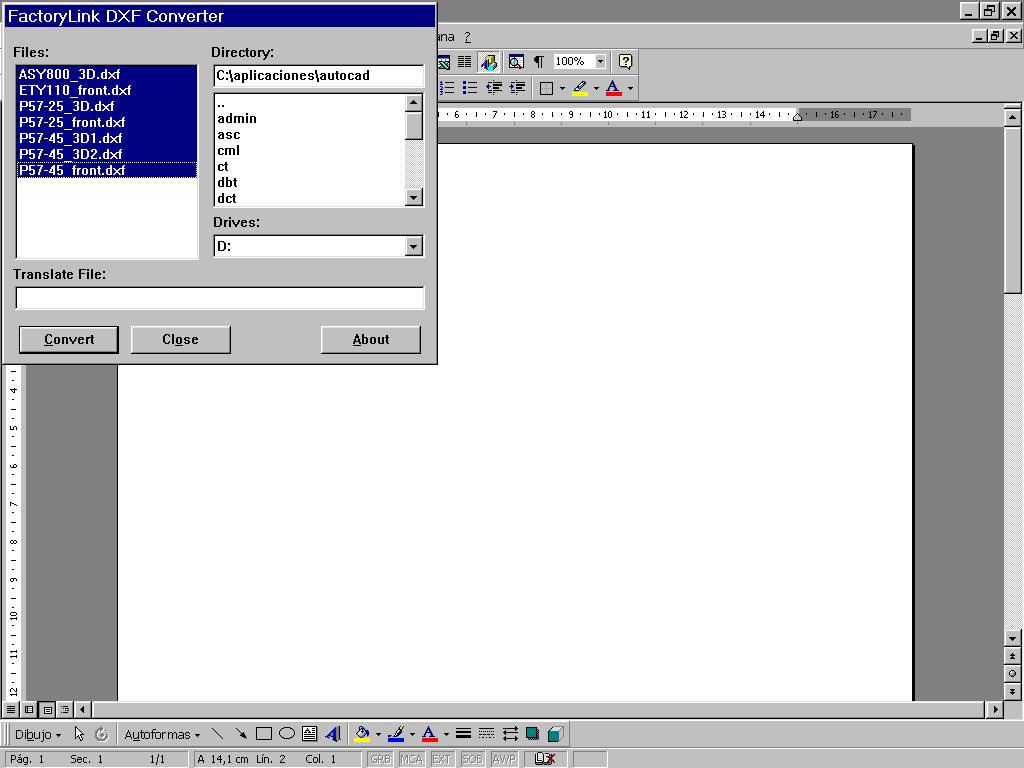

Si arrancamos el DXF Converter: (Introducir en el Directory el Path donde están los Ficheros con extensión .DXF que queremos importar y en el Translate File no hace falta introducir nada)

Origen : Ficheros .DXF que hemos puesto en el Directorio c:\aplicaciones\autocad



Destino: Ficheros .GX que Monitor pone también en el Directorio c:\aplicaciones\autocad

xxxxxxxxxx

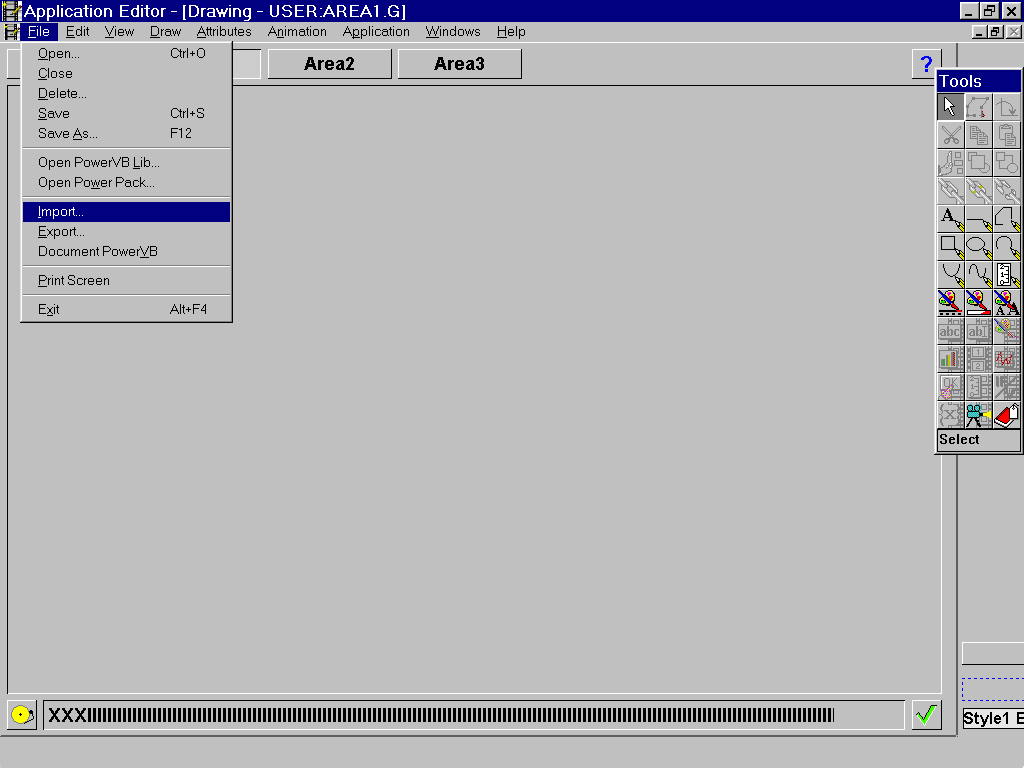

Una vez hemos convertido el Fichero .DXF lo tenemos que Importar con el Application

Editor-> Application Editor-> File-> Import:

Xxxxxxxxxx

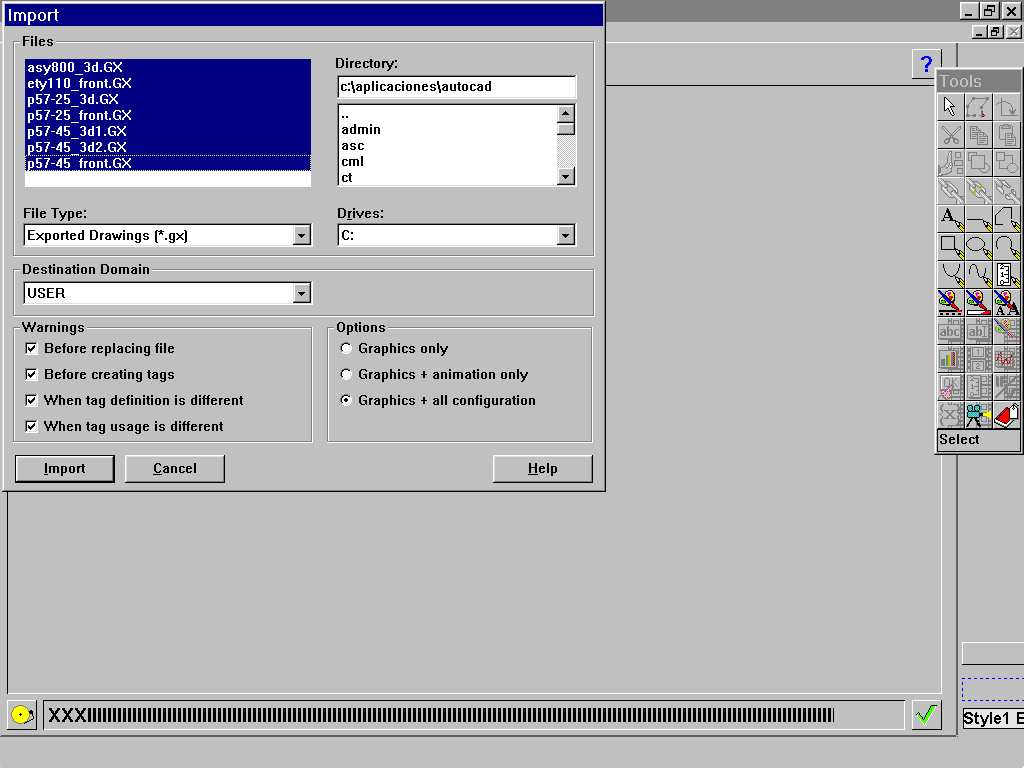

Dentro de la Opción Import seleccionamos todos los Ficheros .GX (.DXF convertidos) que queremos importar

Xxxxxxxxxx

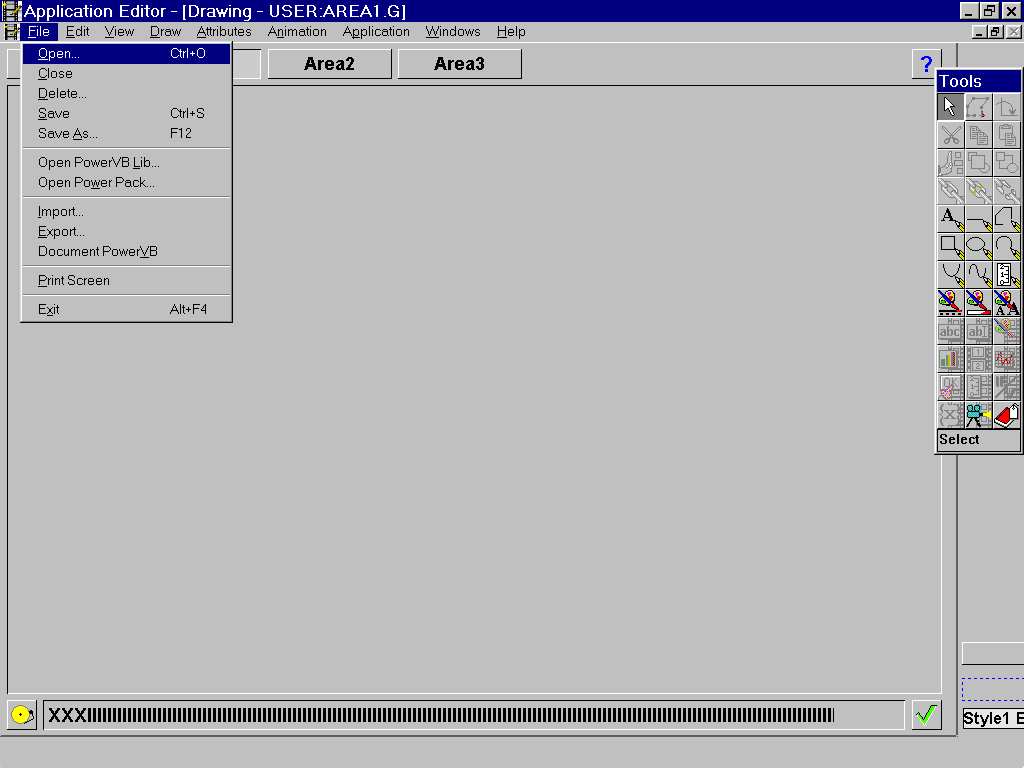

Una vez lo hemos importado ya lo podemos abrir con el Application Editor-> Application Editor-> File-> Open:

Xxxxxxxxxx

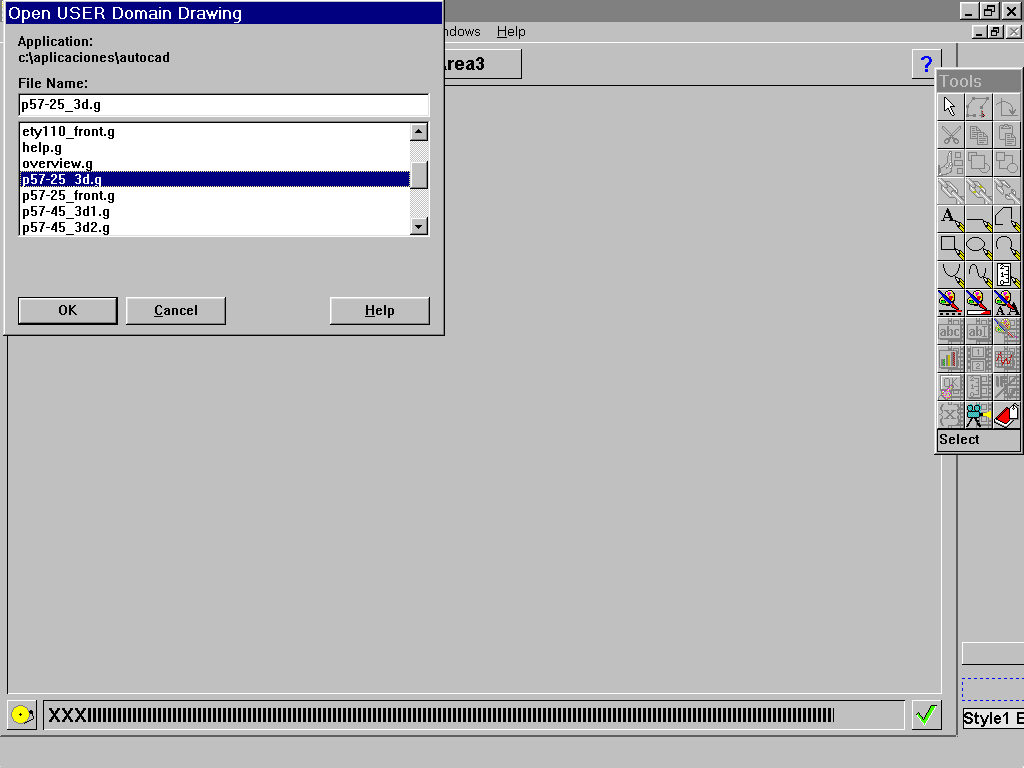

Elegimos el Fichero CAD convertido que queremos visualizar:

xxxxxxxxxx

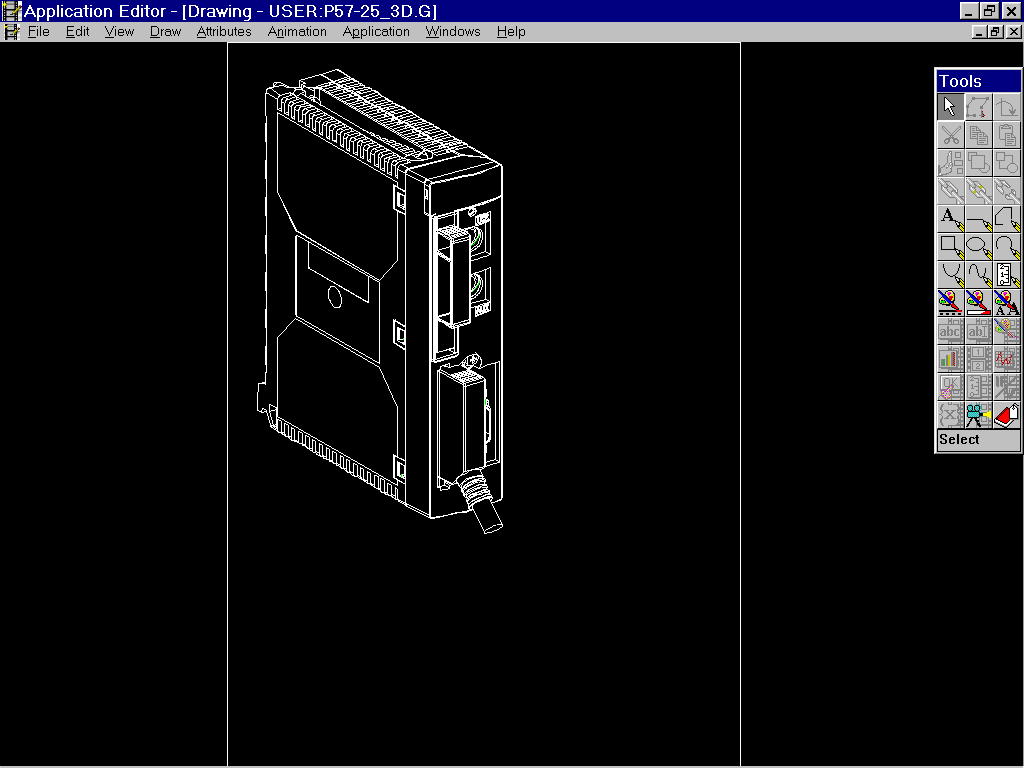

El Aspecto aproximado del Dibujo queda como sigue:

xxxxxxxxxx
