Relé programable Zelio-Logic

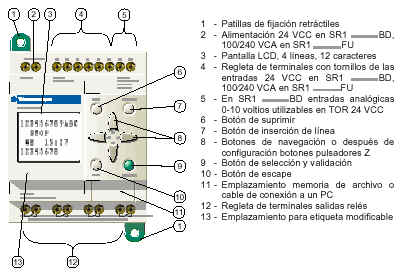

Presentación

Al estar destinado a facilitar el cableado eléctrico de soluciones inteligentes, el relé programable es muy fácil de poner en marcha. Su flexibilidad y sus buenos resultados le permitirán realizar importantes ganancias de tiempo y de dinero.



FUNCIONES DEL MENÚ PRINCIPAL

REGUL. RELOJ

Hora de verano/hora de invierno

Día de la semana

Horas-Minutos

PROGRAM.

Esta función permite introducir el esquema que hace que el relé programable funcione. Este programa está escrito en esquema de mando. La programación en esquema de mando está descrita en el capítulo siguiente. Esta función puede protegerse con una contraseña.

VISU.

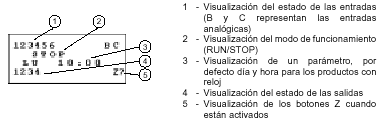

Esta función permite visualizar y modificar los parámetros de los bloques función, que no estén bloqueados, introducidos en el esquema de mando.  Permite además seleccionar la información que aparezca en la tercera línea de la pantalla del relé programable.

RUN/STOP

Esta función permite poner en marcha o parar el programa contenido en el relé programable :

RUN : El programa se lanza.

STOP : El programa se para, las salidas están desactivadas.

CONFIG.

Esta función contiene todas las opciones de configuración del relé programable (Ver el cuadro siguiente).

BORR PROMAG.

Esta función permite borrar la totalidad del esquema contenido en el relé programable. Se puede proteger con una contraseña.

TRANSFER.

Esta función transfeririá los contenidos del relé programable

MODUL -> PC : Transferencia hacia el software de programación

PC -> MODUL : Carga por el programa de programación

MODUL -> MEM : Transferencia a la EEPROM amovible

MEM -> MODUL : Carga a partir de la EEPROM amovible

PROG. INFO.

 Esta función permite visualizar todos los elementosnecesarios para la introducción de un esquema de mando.

* La memoria EEPROM amovible permite transferir el contenido del relé programable sin que sea necesario ningún programa de programación y sin que sea necesario introducir una aplicación idéntica en otro relé programable. Sin embargo, no es indispensable para el funcionamiento del relé programable.



FUNCIONES DEL MENÚ DE CONFIGURACIÓN

CONTRASEÑA

 Autoriza o no el acceso a ciertas funcionalidades.

IDIOMA

 Elección del idioma.

FILT.

 Selección del filtrado de las entradas (entradas rápidas). Esta función se puede proteger con una contraseña.

Zx = TECLAS

 Activación / desactivación de los botones de Zx. Esta función se puede proteger con una contraseña.

AYUDA

 Activación / desactivación de la ayuda automática.



ESQUEMAS DE MANDO

Gracias al relé programable podemos utilizar interruptores sencillos en lugar de contactores de posición. En el esquema de cableado de la derecha aparecen como S1 y S2.

S1 y S2 están conectados a las entradas I1 y I2 del relé programable. El principio de funcionamiento es el siguiente: cada cambio de estado de las entradas  I1 y I2 provoca un cambio de estado de la salida Q1 que dirige la lámpara H1. El esquema de mando utiliza funcionalidades de base como la puesta en paralelo y en serie de contactos pero también la función inversa con la marca I1 e I2
